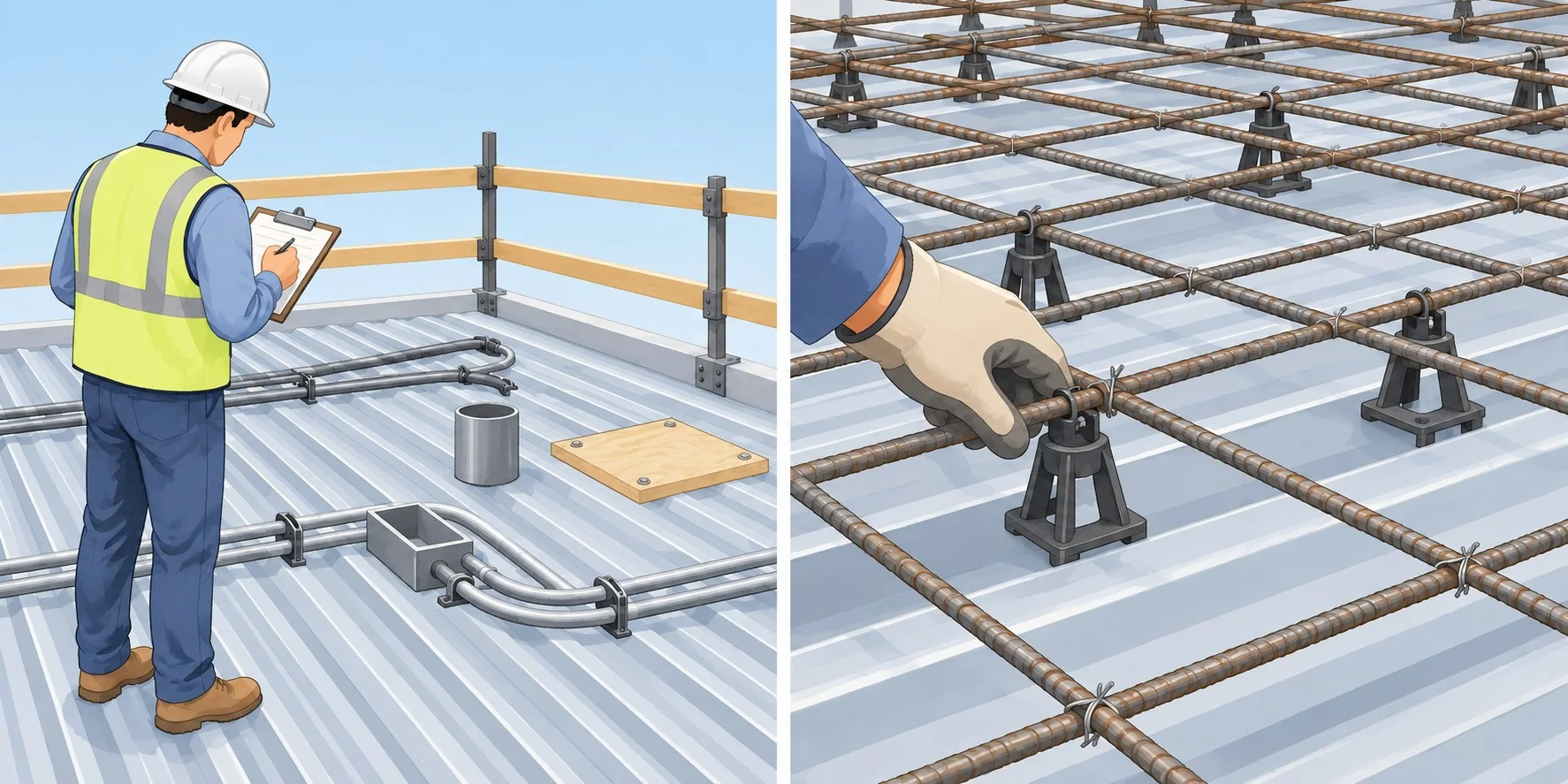

(1) 콘크리트 시공 전 콘크리트에 매립되는 배수구, 통신전선관 및 전력구 등 각종 부대시설에 대한 시공상세 도면을 검토해야 한다.

(2) 이 절에서 언급하는 철근의 가공 및 조립, 거푸집 및 동바리, 콘크리트 공사 이외에 대해서는 KCS 14 31 30의 해당요건에 따른다.

(1) KCS 14 20 11의 관련 내용을 따른다.

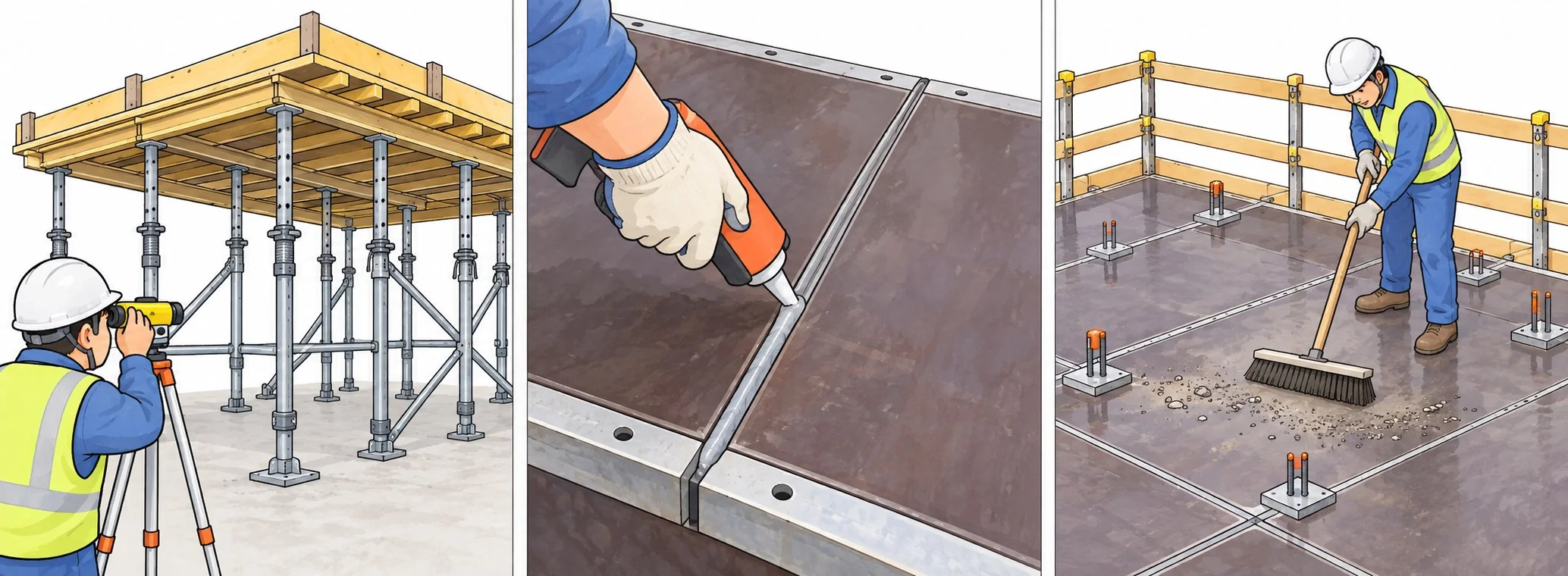

(1) 거푸집과 동바리는 정확하게 배치할 수 있도록 모든 기선과 수평 및 표고를 설정하고 승인된 도면과 일치하도록 정확하게 시공해야 한다.

(2) 거푸집의 이음부와 접합부는 모르타르가 새지 않도록 완전히 봉합해야 하며 콘크리트 타설 시 움직이지 않도록 탄탄히 결속해야 한다. 콘크리트 타설에 따른 거푸집 및 동바리의 처짐의 영향은 미리 예측하여 적당한 조치를 취한다.

(3) 거푸집 설치 시에는 도관, 관스리브, 설비박스, 배수구, 금속긴결봉, 삽입재 접지 및 정착물 등 다른 공사의 부착에 필요한 긴결장치 등을 설치해야 한다.

(4) 강재 거푸집의 녹은 제거해야 하며, 필요 시 거푸집의 표면에 승인된 박리제를 도포 할 수 있다.

(5) 이 절에서 언급된 내용 외에 거푸집 및 동바리공사 세부사항에 대해서는 KCS 21 50 00에 따른다.

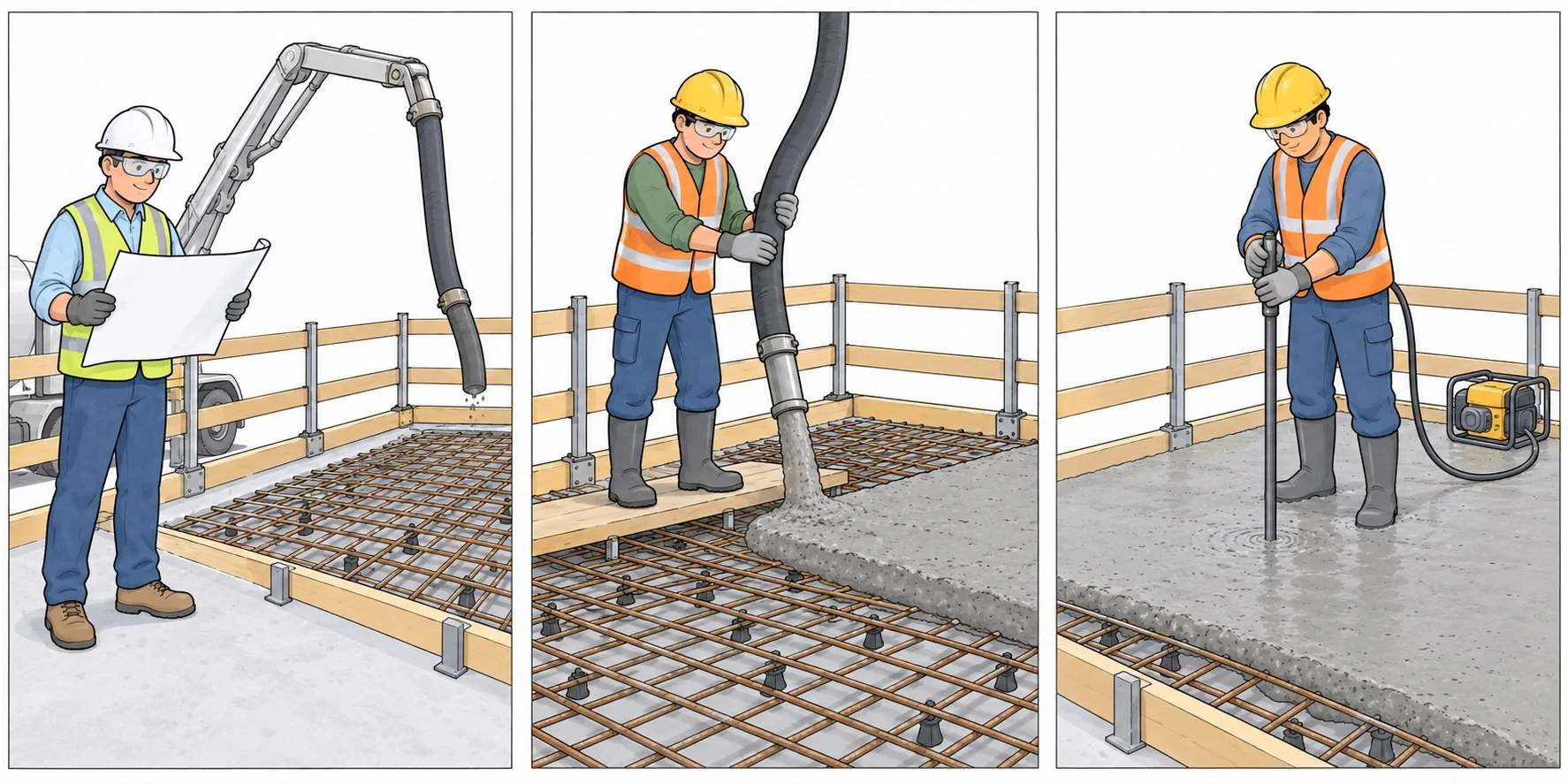

(1) 콘크리트 타설계획을 작성할 때에는 콘크리트의 운반, 타설, 다짐 등이 원활히 수행되도록 하며, 콘크리트 타설은 가급적 정상 작업시간 내에 이루어지도록 한다.

(2) 콘크리트 타설은 타설계획에서 정한 개소 이외에서 이어치기 해서는 안 된다. 이어치기 면의 타설은 시공조인트가 생기지 않고 재료의 분리나 손실이 없이 타설해야 하며 콘크리트 다짐을 충분히 하여 콘크리트 내에 재료분리 등 불량이 없도록 해야 한다.

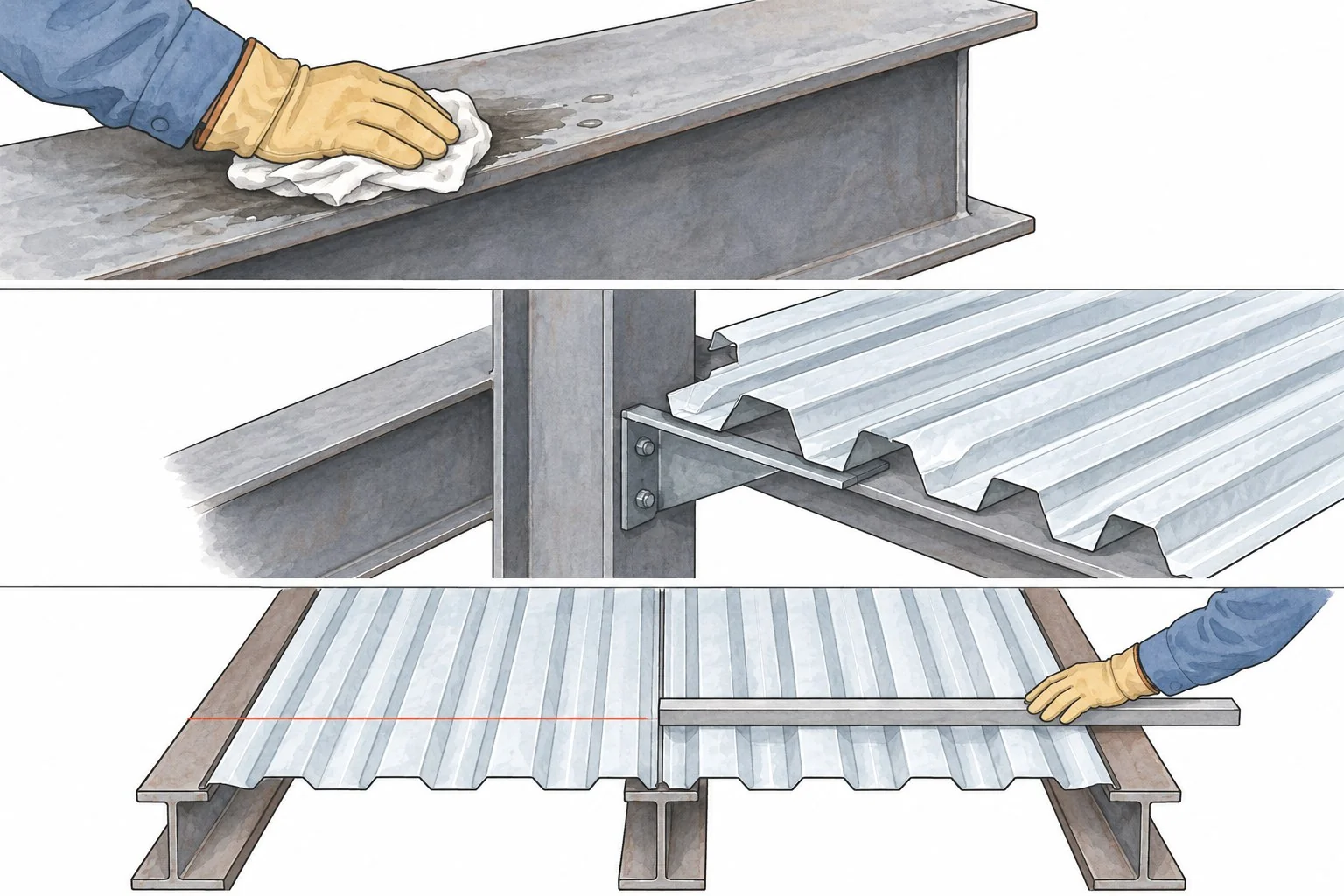

(1) 설치 준비

(2) 설치와 가고정

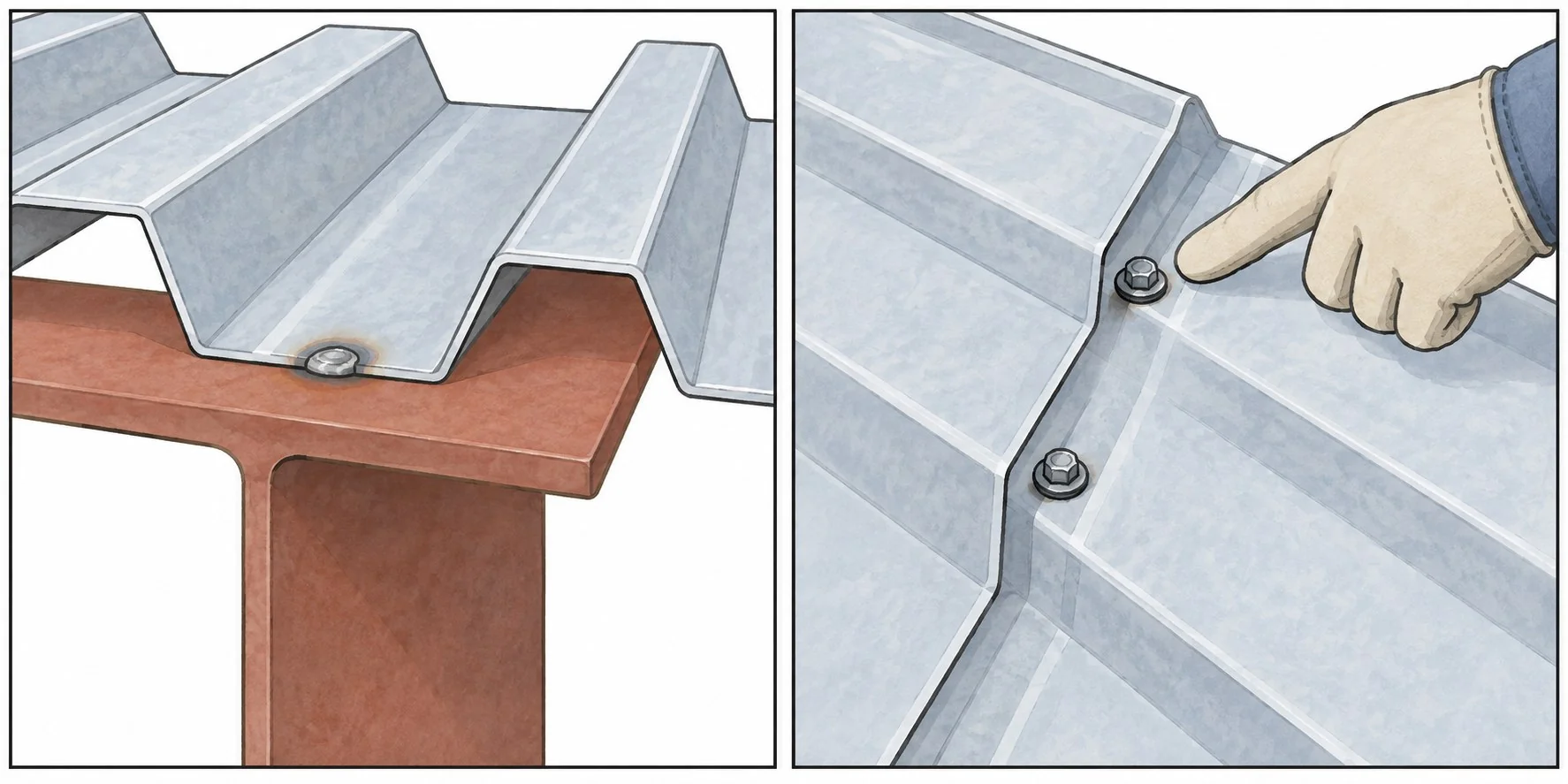

(1) 데크플레이트를 이용한 바닥 슬래브는 다음 표 3.5-1과 같이 3종류가 있으며, 각각 그 목적에 맞추어 접합의 종류를 선정한다.

(1) 위 표의 ②의 접합 형태는 바닥 슬래브의 품질 확보가 중요하고 박판의 경우 반드시 접합해야 한다.

(2) 데크복합슬래브에서는 데크플레이트와 콘크리트의 일체화를 위해 통상 스터드볼트 접합을 실시한다.

(3) 데크구조슬래브에서는 데크플레이트의 면내 전단력이 크지 않기 때문에 바닥 브레이싱을 설치하는 등의 조치가 필요하다.

(4) 스터드볼트를 이용하는 경우 스터드볼트 접합으로 데크플레이트를 고정할 수 없다.

(5) 데크플레이트를 강재보에 접합할 때에는 반드시 데크플레이트를 보에 밀착시키고, 빈틈이 2 mm 이하가 되도록 밀착시킨다.

(6) 스터드볼트의 면내 전단력을 보에 전달하는 경우, 데크플레이트를 강재보에 밀착시켜 강풍이나 돌풍에 의해서 비산하지 않도록 하고, 콘크리트 타설 시에 이동, 변형하지 않게 아크 스폿 용접 혹은 필릿용접 등으로 신속하게 데크플레이트를 보에 접합한다.

(7) 데크합성슬래브의 경우에는 스터드볼트 이외에 전용접과 드라이빙핀을 사용할 수 있다.

(8) 플랫 데크는 거푸집으로도 사용되므로 설치 후 바람에 의한 비산 방지나 콘크리트 타설 시의 빈틈 방지 등에 대한 신속한 안전성 확보가 중요하므로 데크플레이트와 보는 아크 스폿 용접 또는 필릿용접 등으로 접합한다.

(9) 용접사는 KCS 14 31 20(1.5) 의 자격을 갖춘 자로 한다.

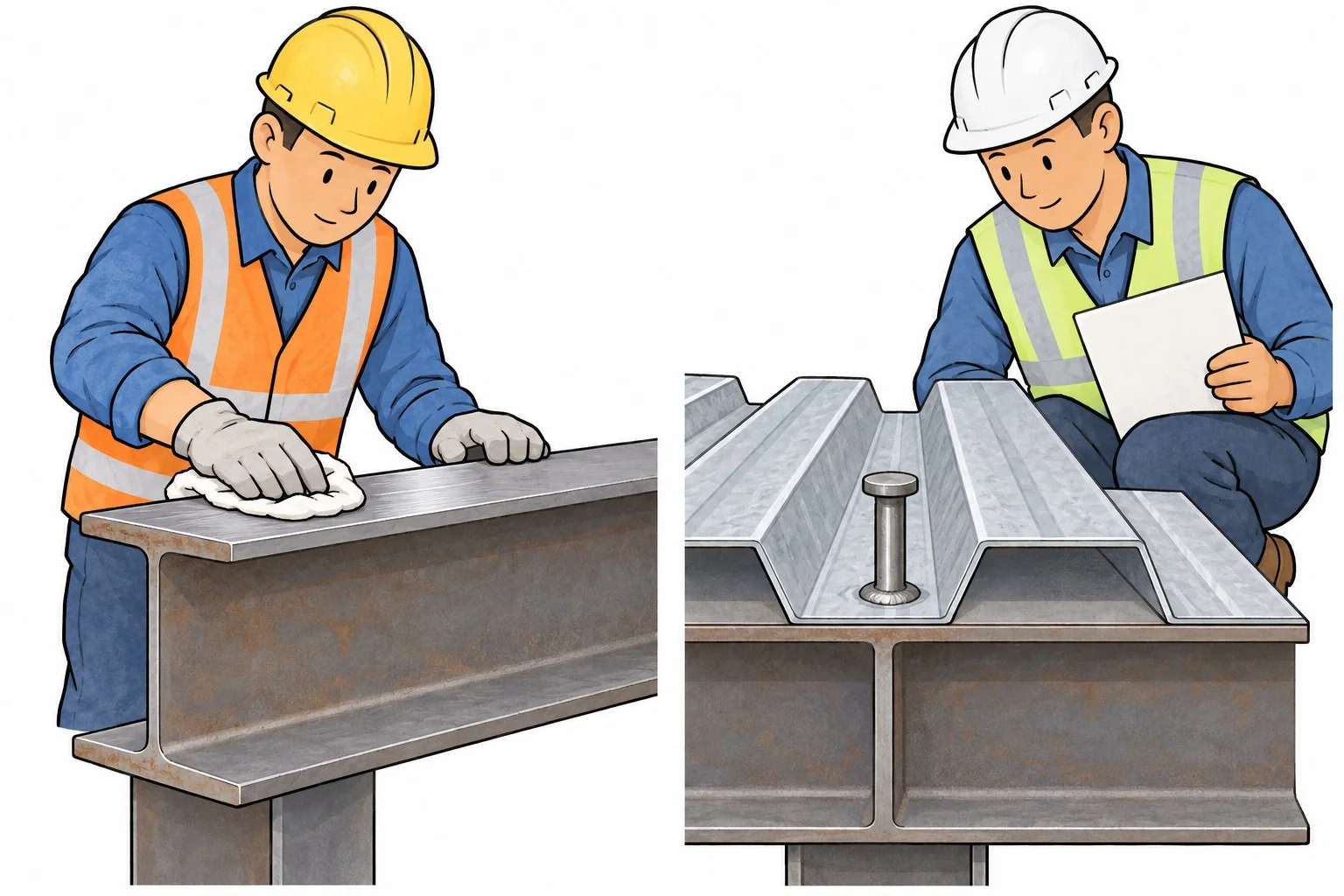

(1) 스터드용접 전 주의사항

(2) 데크 관통 용접 시 데크플레이트의 제약

그림 3.4-1 데크플레이트의 제한

(1) 스터드용접의 시공 및 보수는 KCS 14 31 20(3.10)에 따른다.

(2) 스터드용접의 검사는 KCS 14 31 20(3.11.5)에 따른다.

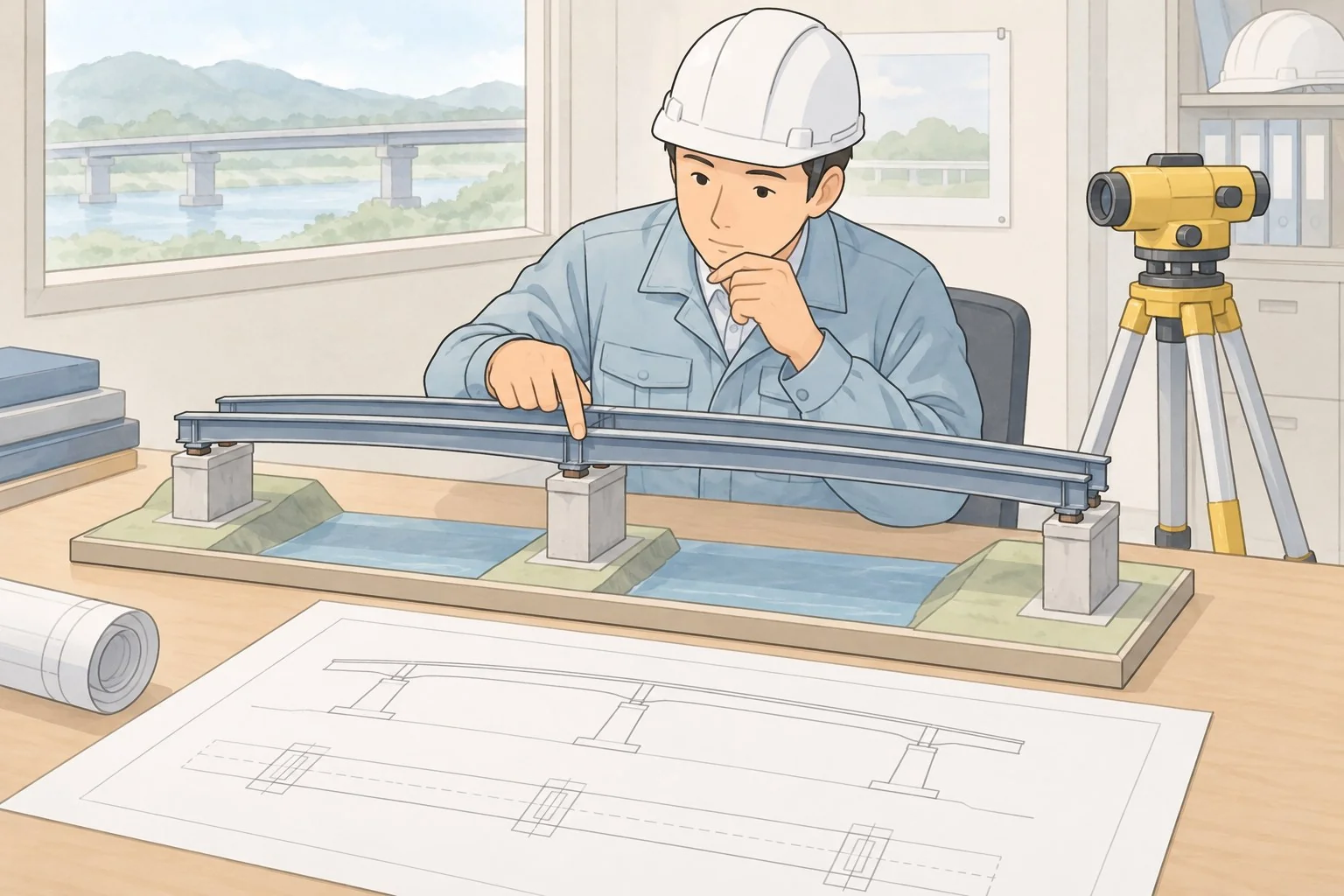

강교량의 경우 응력조정이 필요한 때에는 다음과 같은 사항을 고려해야 한다.

(1) 콘크리트 타설 방법은 응력조정에 위해한 영향을 주지 않는 적당한 방향으로 하여, 강거더에 도입되는 응력이 설계조건을 만족하고 있는 것을 확인해야 한다.

(2) 프리스트레스 등과 같은 응력조정을 수행할 경우 도입 과정을 여러 번으로 나누어 부재에 과도한 응력집중이 발생하지 않도록 해야 한다.

(3) 응력조정에 의한 교량의 길이 및 솟음(치올림)의 변화를 고려하여 거더의 제작 치수, 지점 받침의 거치 등을 충분히 검토해야 한다.

(4) 가설공법에 따른 응력조정을 택할 경우에는 설계 시 정한 거더들의 상호관계에 변화가 일어나지 않도록 이동에 주의해야 한다.

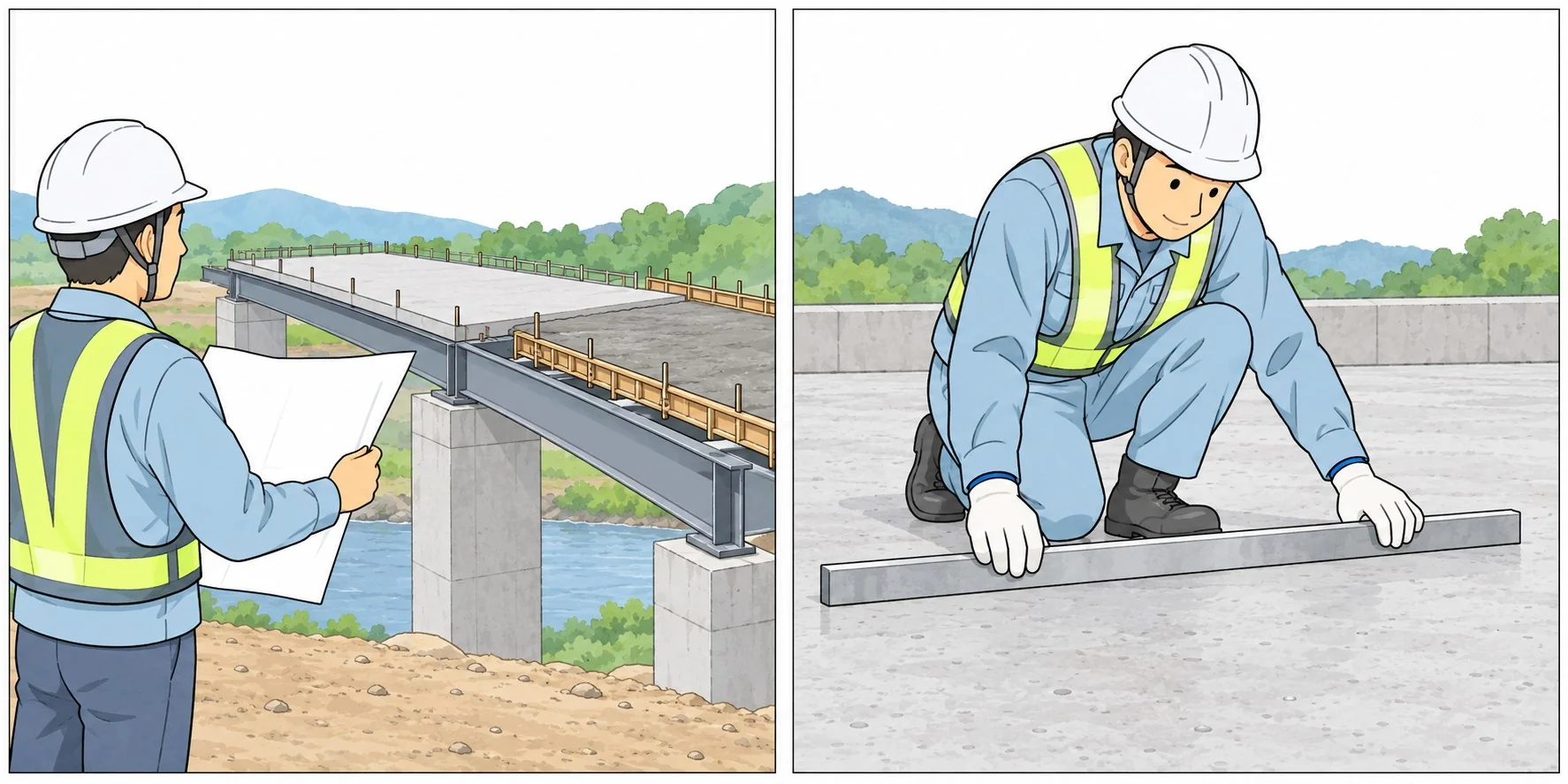

(1) 콘크리트 표면은 기복이 없이 면이 일정해야 하며 시공허용오차는 콘크리트 관련 공사시방서의 해당요건에 따른다.
